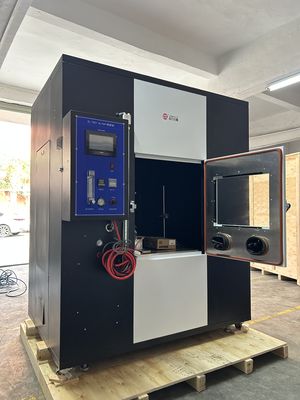

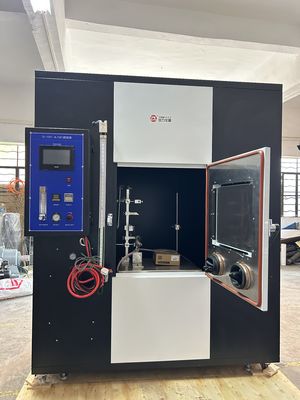

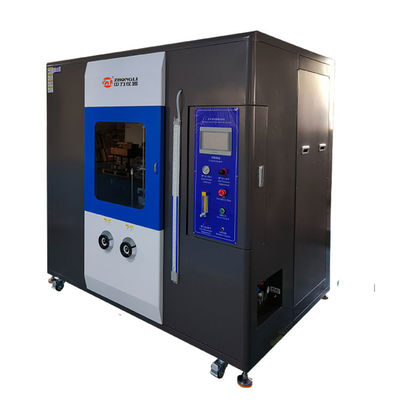

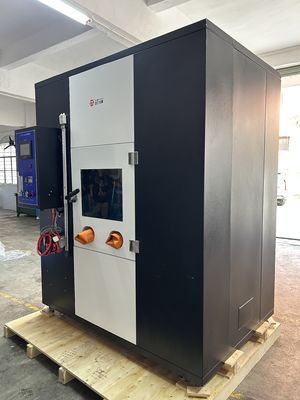

VW-1 ケーブルの炎試験 フロントサンプル FT2 燃焼試験 UL1581 単一のケーブルとワイヤの燃焼試験機械
ケーブルとワイヤの耐火装置は UL1581-2001の要件を満たしており,そのセクションは1060 (直立性燃焼とFT1試験),1061 (ケーブル燃焼試験),1080 (VW-1燃焼試験),1090 (電気機器のワイヤの燃焼試験) と1100 (水平向きの試料/FT2燃焼試験).
装置の組成
試験機械 + 制御システム + 高精度拡張燃焼制御システム + 温度試験システム + 試験機器と試験装置 + 燃焼空気と流量制御システム
試験装置の仕様
| モデル |
ケーブルとワイヤの炎に耐える室 |
| 主要装置 |

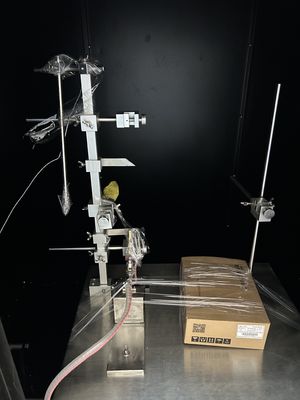

試験スタンドと燃えるタッチ |
| テストスタンド |
S304 縦横のスタンド |
| 燃える タッチ |
ASTM D 5025-99 |
| 標準電源 |
垂直電球: 500W
横向きのタッチ: 225W |
| クレーターの直径 |
0.90±0.03mm |
| クレーターランプの長さ |
1.60±0.05mm |
| トーチから空気の入口までの高さ |
102mm |
| トーチランプの角度 |
横軸90°,垂直方向20° (垂直軸は垂直平面にとどまり,垂直方向に20°を保持する) |
試験室の特徴
• ステンレス スチール で 造ら れ て いる もの で,外見 が 綺麗 で 腐食 に 耐える
• 排気ガスを除去するために上部に換気と煙を放出するシステム
• 試験中に観察するために,フロントの鋼のガラスドア
• 監視ドアの右側にある操作パネル
• 部屋の仕様: 200×120×200cm,容量: 4.8m3
制御システム オプション
インテリジェントタッチスクリーン + PLC:メニュー型操作と正確な結果でテスト時間,頻度,延長時間を制御する
時間リレー制御:試験時間 (0~999.9S),停止燃焼時間 (0~99.9s),燃焼頻度 (1~9999),延長時間 (0~999.9S) のための伝統的なリレー制御
拡張制御システム
高精度拡張燃焼制御システム (写真制御システム) は,燃焼停止時間を自動的に記録し,テストの許容量を減らす
温度試験システム
• 銅管構造と熱対を持つ熱センサー
• 0.5mm 直径のステンレス鋼管のコーティングを持つK型熱対
•K型熱対とマッチしたインテリジェントPID温度リスト,1000°C以上の表示
燃える空気と流量制御
燃える空気:メタン (純度98%,熱量998BTU/立方フィート,立方メートルあたり37.1メガジュール)
制御システムには,以下の要素が含まれます.流量計と減圧バルブ
流量計:D3195基準で 2%の精度で校正され,流量スケール 1000ml/min
圧縮バルブ:1 EA,空気の流れを10ポンド/立方インチに移動
