BS 6387 IEC60331 BS8491 電線とケーブルの耐火性試験機械

BS 6387 IEC60331 BS8491 電線とケーブルの耐火性試験機械

ワイヤとケーブルの火 耐火性試験装置 (耐火性試験装置):

基準の遵守:

イギリスの防火ケーブル規格の遵守BS 6387-2013"火事条件下における回路の整合性を維持するためのケーブルの性能要件の仕様"

また,IEC60331,BS8491

BS 8491-2008 "煙と熱制御システムの部品として使用される大径の電源ケーブルおよび他の特定の消防安全システムの火力不滅性の評価方法"の遵守

GB/T19216.11-2003/IEC60331-11:1999 "火事条件下におけるケーブルおよび光ケーブルの線形完全性試験 第11部分:試験装置 - 炎温が750°C未満の単一の火源"設計;

全面的にGB/T19216.21-2003/IEC60331-21.1999に準拠する"火事条件下におけるケーブルおよび光ケーブルの線路完全性試験 第21部分:試験手順及び要件 - 定位電圧0.6/1.0KV以下ケーブル";

GB/T19216.23-2003/IEC60331-23:1999 "炎条件下におけるケーブルおよび光ケーブルの線形完全性試験 第23部分:試験手順および要件 - データケーブル"

GB/T19216.25-2003/IEC60331-25:1999 "炎の条件下におけるケーブルおよび光学ケーブルの線形整合性試験 第25部分:試験手順及び要件 - 光学ケーブル"試験規格

また,GB/T1966-2019"耐火線およびケーブルに関する一般規則"規格に準拠する.

主なパラメータ (耐火性特性)

テストステーション:1つの駅で,毎回1つのサンプルが検査されます.

試験用製品のサイズ:長さ>1200mm

この機械には合計3つのワイヤサポートリングがあります.試験中に,サンプルをワイヤサポートリングに置き,2つの試験装置で固定します.電線や光ケーブルが炎が750°C以下でないとき,線の整合性を維持するかどうかを試験するのに適しています..

ブロータッチ:会社自製のベンチュリ エアプロパン混合吹火は 500mm 長さです

炎の温度:450°~950° 調整可能

燃焼ガス:純度98%のプロパン (お客様が調製する)

燃焼支援ガス:圧縮空気 (空気圧は10Mb以上でなければならない) は,お客様が提供します.

温度感知システム:輸入ステンレス鋼のK型熱対 (材料の温度耐性は1100°以上)

空気の流れ:20〜200L/分

プロパン流量:2.5〜25L/分

点火装置:自動点火

この機械は強力な排気システムで装備されています. 試験が完了すると,強力な排気扇風機は,箱からの排気ガスを短時間で排気することができます.

シャーシは,試験中に外壁の温度を効果的に低下させる高温隔熱綿を中心に詰め込んだ二層隔壁構造を採用しています <45°

電力供給要件:AC380 (± 10%) V/50HZ

容許される電圧変動範囲:380V±10%

許容される周波数変動範囲: 50HZ±1%

機械の動作力:1KW

排気装置はシャシの上部にあり,効率的かつ迅速に排気ガスを放出できる.試験中に箱内の酸素含有量を確保するために,底にいくつかの空気入口があります検査結果がより正確になります.

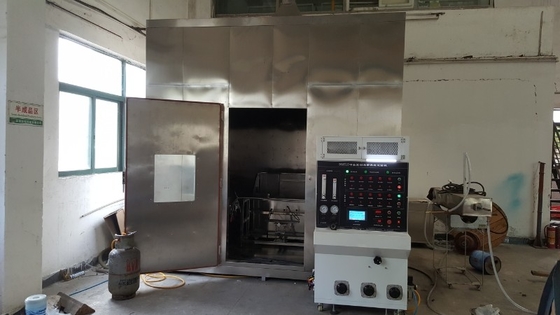

試験状況がいつでも観察できるように,ドアが正面に設置され,ガラスの窓がドアに設置されています.試験中に,燃焼によって生じる有害物質が室内空気を汚染するのを防ぐためにドアが閉ざされている..

温度測定システム:K型熱対が2つ,吹火器の左側と右側で70mm上に設置され,熱対の両頭は250mm離れた位置にあります.

部品,材料,機能:

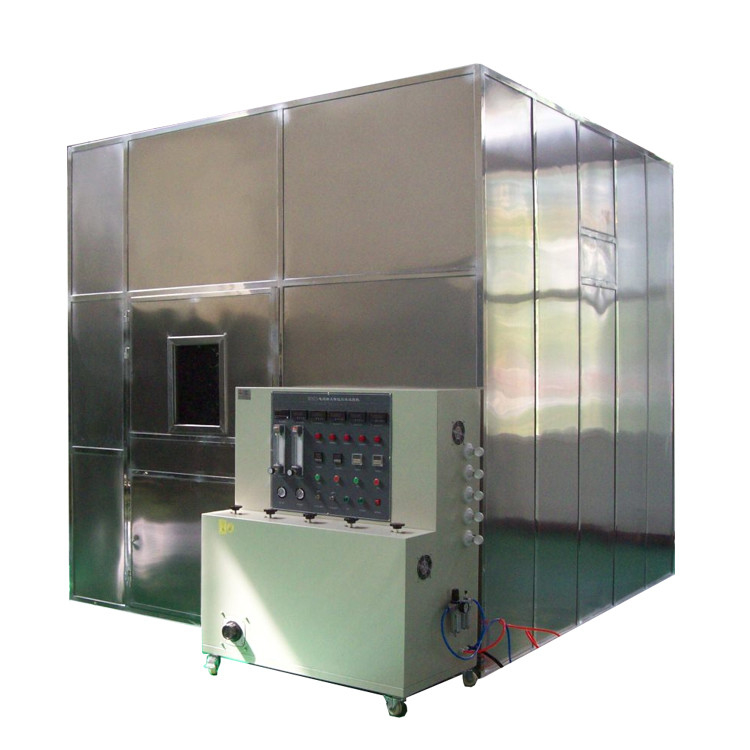

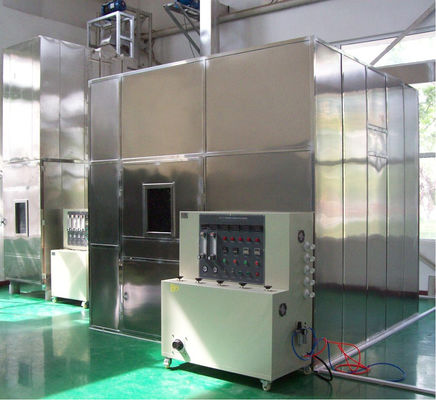

燃焼室: 内側の寸法: 3M × 3M × 3M,合計27立方メートル. (顧客は自分で準備するか,私たちはステンレス鋼の箱を作ることができます)

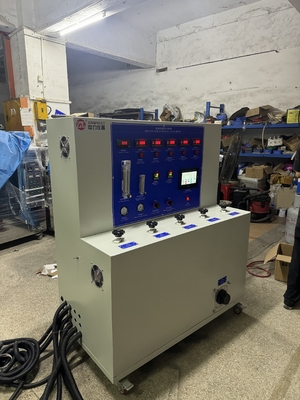

コントロールボックス:制御箱は,CNC機械ツールで加工されたステンレス鋼板ででき,美しい弧形を持っています.

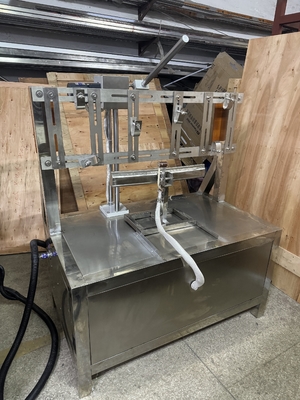

燃焼装置:この装置は30*30のアルミニウムプロファイルでできていて 軽く美しく 移動し 清潔です

制御システム:

リレー制御システムが採用され,すべての電子部品は国内トップブランドで,マシンの性能と検出精度をより良く保証できます.

連続検出装置: 試験中に電流はケーブルのすべてのコアを通過します.3つの単相変圧器は,試験電圧下での最大許容漏電電流を3Aを維持するのに十分な容量を持っているケーブルの反対端にある各コアワイヤにランプが接続され,ケーブルの定位電圧でほぼ0.25Aの電流が加わります.試験中に試料が短回路/破損した場合信号が出ています

装置には次の安全保護装置がある.電源過負荷,短回路保護,制御回路過負荷保護.

環境条件:

地面は平らで,よく換気され,燃やし易い,爆発性,腐食性のあるガスや塵を含まない.

近くには強い電磁放射線源はない

設備の周りに適切な保守スペースがある.

温度:5°C 30°C

空気圧:86〜106kPa

ユーザの設置場所から,空気と電源のスイッチを設定する必要があります.

装置の対応する容量で,このスイッチは独立したもので,この装置専用でなければならない.

装置が動作していないとき,環境温度は+0~45°C以内に保たれ,振動燃焼装置は燃焼箱の外に置かれなければならない.
