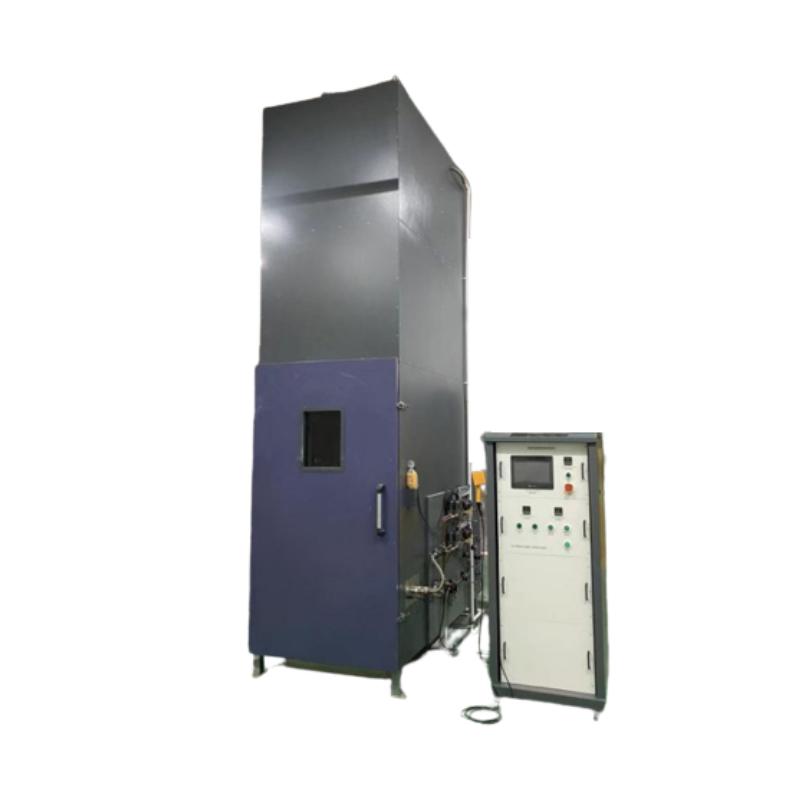

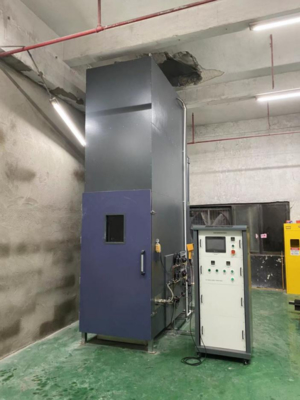

IEC 60332 束ねられた電線およびケーブル燃焼試験チャンバー

IEC 60332 束線およびケーブル燃焼試験チャンバー

1. 適用範囲:

1.1 指定された条件下で、垂直に設置された束線およびケーブルまたは光ケーブルが火炎の垂直方向への広がりを抑制する能力を判断および評価するのに適しています。

2. 規格への適合:

2.1 GB/T18380.31-2008、IEC60332-3-10-2000「ケーブルおよび光ケーブル火災試験パート31：垂直設置束線およびケーブル火災垂直伝播試験レポート試験装置」に準拠;

2.2 GB/T18380.32-2008/IEC60332-3-21:2000「火炎条件下でのケーブルおよび光ケーブル - パート32：垂直設置束線およびケーブルの垂直火炎伝播試験カテゴリーA F/R」に準拠;

2.3 GB/T18380.33-2008/IEC60332-3-22:2000「ケーブルおよび光ケーブル火災試験パート33：垂直設置束線およびケーブル火炎垂直伝播試験カテゴリーA」に準拠;

2.4 GB/T18380.35-2008/IEC60332-3-24:2000「ケーブルおよび光ケーブル火災試験パート35：垂直設置束線およびケーブル火炎垂直伝播試験カテゴリーC」に準拠;

2.5 GB/T18380.36-2008/IEC60332-3-25:2000「ケーブルおよび光ケーブル火災試験パート36：垂直設置束線およびケーブル火炎伝播試験クラスD」に準拠;

3. 主なパラメータ:

3.1 機器の構成:

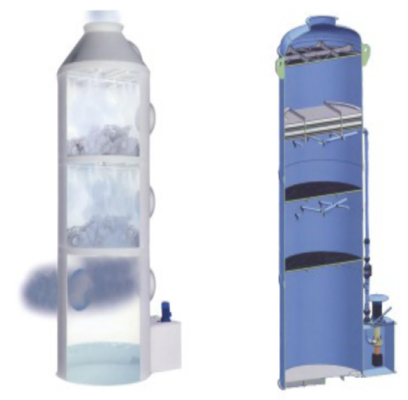

この機械は、燃焼ボックス、電気制御ボックス、スプレー浄化ボックスの3つの部分に分かれています。

3.1.1 燃焼ボックスの排気口はシャーシの上部にあり、排気ガスを均一な速度で効果的に排出できます。また、試験中のボックス内の酸素含有量を確保するために、底部にはいくつかの吸気孔があります。

3.1.2 燃焼ボックスの上部には、散水装置があります。サンプルが指定された時間（1時間）燃焼すると、電力を入れて強制的に火炎を消すことができます。

3.1.3 燃焼ボックスの前面にはドアが取り付けられており、ドアには耐高温性の強化ガラス窓があり、いつでも室内の試験状況を観察できます。

3.2 試験チャンバー:

幅（1000±100）mm、奥行き（2000±100）mm、高さ（4000±100）mmの自立型ボックス。試験ボックスの前面、背面、両側面は、「ムライト断熱繊維」（国内材料および限定充填密度、0.7W.m-2.K-1の伝送条件を保証できません）の断熱鉱物ウールで満たされており、内箱は1.5mm厚、304#ステンレス鋼、外箱は顧客のニーズに応じて鋼板を静電スプレーできます;

3.2.1 試験前にボックスの内部温度を確認するために、熱電対装置がボックスの内壁に取り付けられています;

3.2.2 煙フードは、燃焼室の煙出口の真上に設置され、燃焼室の煙出口より200mm〜400mm高くなっています。最長辺は煙出口の最長辺と平行であり、底面の最小サイズは1500mm x 1000mmです。

3.2.3 空気と煙の混合バッフル：煙フードの上部には、煙排気管に接続された煙収集室があります。煙フード内の空気を煙と完全に混合するために、空気と煙の混合バッフルがあります。

3.2.4 煙排気装置：試験中に発生したすべてのガスは、排気管を介して排出されます。常圧および25℃の条件下で、システムの煙排気能力は1m3/sを超えます

3.2.5 試験終了機構：火災停止後1時間経ってもサンプルが自己消火しない場合は、手動スプリンクラーを使用して燃焼を停止します

3.2.6 クリーニング装置：試験後の燃焼室の清掃を容易にするために、高圧水スプレーガンが装備されています。
