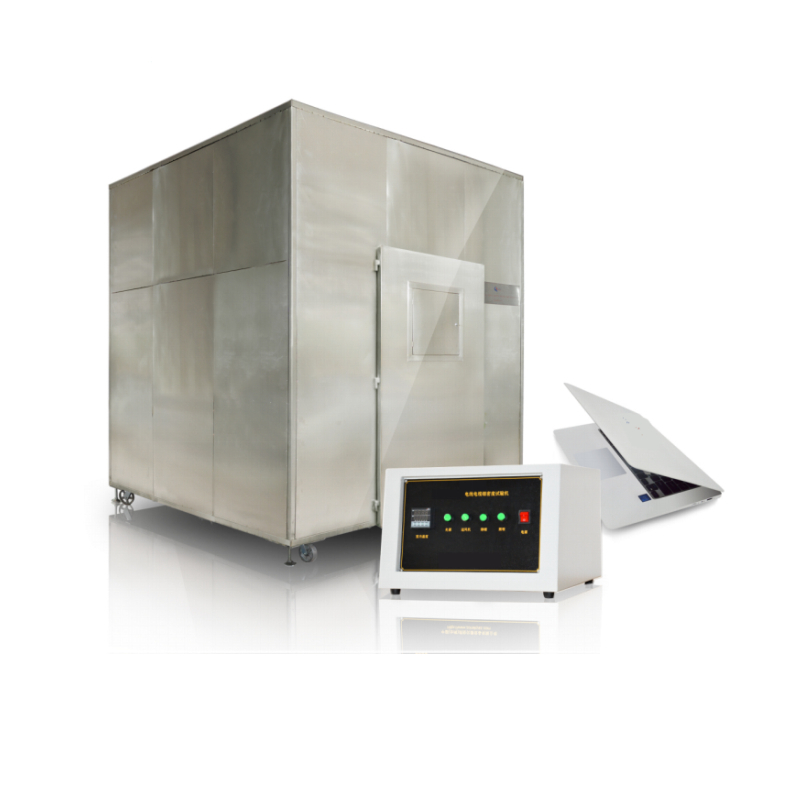

ASTM E622 IEC61034 電線とケーブルの煙密度検査機

ASTM E622 IEC61034 ワイヤーおよびケーブル煙密度試験機

1. 適用範囲:

特定の条件下でケーブルおよび光ケーブルを燃焼させたときに放出される煙の濃度を測定するために使用されます。

2. 適合規格:

GB/T17651.1～2-1998 および IEC61034-1:1997、IEC61034-2:1997「特定の条件下で燃焼するケーブルおよび光ケーブルの煙密度の測定」に準拠しています。

3. 主な特徴:

3.1 この試験機は、GB/T17651.1～2-1998 規格のパート 1 (試験装置) およびパート 2 (試験手順と要件) に従って設計されており、特定の条件下で燃焼するケーブルまたは光ケーブルの煙密度光測定システムは、光源、シリコン光電池レシーバー、およびコンピューターシステムで構成されています。光源から生成された光は、3m×3m×3m の煙密度実験室を通過し、光源の反対側の壁に直径 1.5m±0.1m の均一なビームを形成します。ビームの中心に取り付けられた光電池は、光源からのビーム強度を検出します。ケーブルまたは光ケーブルの燃焼により燃焼室に大量の煙が発生すると、煙が光の一部を吸収し、シリコン光電池に到達するビームの強度が弱まります。線形応答の透過率です。

3.2 この機器は、機械工学、光学、電子工学の専門知識を必要とします。合理的な構造、安定した性能、簡単な操作という利点を備えたメカトロニクス製品です。WINDOWS XP 操作インターフェース、LabVIEW スタイル、および完全なセキュリティメカニズムを備えています。テスト中、測定結果がリアルタイムで表示され、完璧な曲線が動的に描画されます。データは永久に保存、呼び出し、印刷でき、レポートを直接印刷できます。

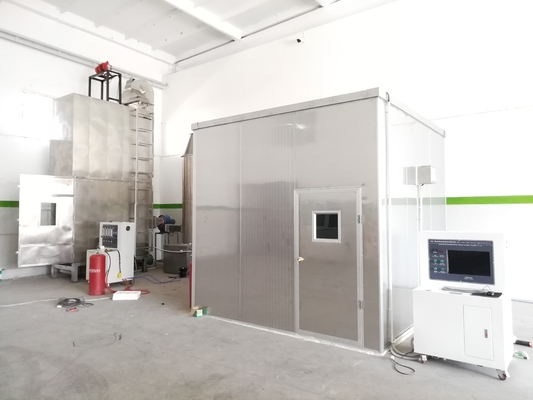

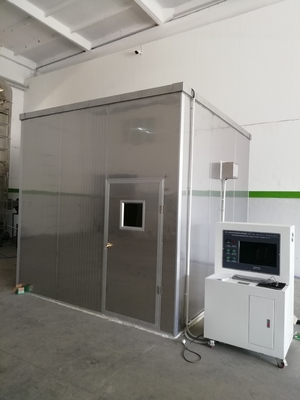

4.燃焼室:

4.1 厚さ 1.5mm の SUS304 ステンレス鋼を使用して、正方形のパスブラケットに固定し、立方体の燃焼室全体を形成します。

4.2 内部寸法: L3000*W3000*H3000(mm)

4.3 構造: 前面にガラス観察窓があり、両側に反対側の壁に透明なシーリング窓があり、サイズは 100mmx100mm で、水平測光装置の光ビームが通過し、シーリング窓の中心の高さは地面から 2150mm です。底にはいくつかの通気孔があり、通気孔は 100x500mm (50 平方センチメートル) です。

4.4 上部には排気ファンが装備されています。

5. 光学測定システム:

5.1 光源: 輸入石英ハロゲンランプ、公称電力: 100W; 公称電圧: 12V 精度: ±0.01V; 公称光束: 2000～3000Lm、公称色温度: 2800K～3200K、GB/T17651.1 5.2 の要件を満たし、15 個の予備光源を提供します。

5.2 受信機: シリコン光電池であり、信号はボードカードによって増幅され、I/O ボードカードを介してコンピューターに入力され、GB/T17651.1 の要件を満たし、スペクトル応答は国際照明委員会 (CIE) の光度計と一致します。

5.3 設置: 長さ 150 のパイプの一方の端に取り付け、もう一方の端は防塵窓です。パイプの内壁は光沢のある黒色で、反射防止です。

5.3 光線透過率 0% は光が通過しないことを意味し、光線透過率 100% は完全に妨げられていないことを意味します。

5.4 測定可能な透過率範囲 (0～100)%;

6. 標準火源:

6.1 火源は 1.0L アルコール構成: 90% エタノール、4% メタノール、6% 水

6.2 アルコールプレート (燃焼ボート): ステンレス鋼の厚さ 1.0mm、底面: 210x110mm、上面: 240x140mm、高さ 80mm;

6.3 設置位置: アルコールトレイと地面の距離は 100mm で、空気が循環できるようにします。

7.煙の混合:

テーブルファンを使用して、燃焼室内の煙を均等に分散させます。ファンのシャフトの高さは地面から 250mm、壁から 500mm、風量は毎分 7 立方メートルです。テスト中はファンによって空気が水平に吹き付けられます。

8.ブランクテスト:

目的は、燃焼室の温度を調整して指定された温度に達し、アルコールランプを燃焼させて燃焼室の温度を 25±5℃ にすることです。

9. 温度測定装置:

温度センサーは、地面から 1.5M、壁から 0.5M の高さのドアの内面に設置されています。実験室の温度を監視します。

10. GB/T17651.1-1999 のセクション 10 で承認された燃焼試験に準拠しています。

11. 制御部:

11.1 高精度ボードが使用され、すべての高品質コンポーネントが使用され、システムの高品質、高速動作、および高度な性質が保証されます。輸入高精度ボード + PID 自動制御方法のテストプロセスは、最も高度で、最も安全で、最も信頼性が高く、最も便利な制御方法です。自動検出制御を実現し、検出作業を自動的に完了し、フレンドリーでフレンドリーな表示インターフェースにより、検出作業をより速く、より正確にします。ホストコンピューターは、温度制御曲線とレポート出力を自動的に生成できる構成ソフトウェアで設計されています。データ収集とテスト結果の印刷。

11.2 合理的な構造、安定した性能、簡単な操作などの利点があります。WINDOWS XP 操作インターフェース、LabVIEW スタイル、および完全なセキュリティメカニズムを採用しています。テスト中、測定結果がリアルタイムで表示され、完璧な曲線が動的に描画され、データは永久に保存、呼び出し、印刷できます。

11.3 コンピューター: 専用の産業用ノートブック

11.4 一連のソフトウェア、生涯無料アップグレード。

12. 使用環境条件:
