IEC 60331 BS 6387 BS 8491 電線ケーブル回路の整合性テスト 複数のコアケーブル試験 耐火性燃焼性試験機器

IEC 60331 BS 6387 BS 8491 多コアケーブル試験用のワイヤケーブル回路整合性テスト 耐火性燃焼性試験機器

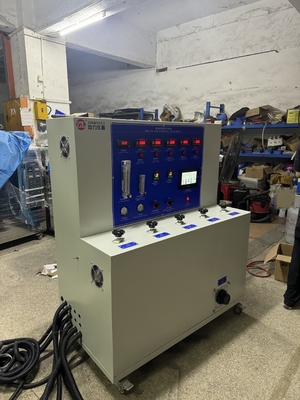

技術パラメータ:

1耐火性試験:(耐火試験台には以下の部品が含まれます)

1.1 ケーブルサポートシステム

1.2 連続検出装置

1.3 熱源

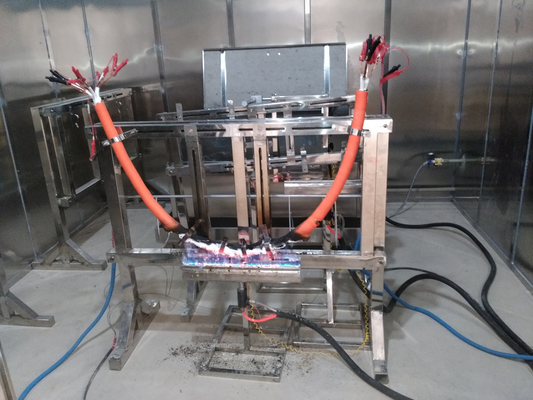

ケーブル支架システム:ケーブルは,ケーブル蓋の両端にクランプで水平に固定されています.ケーブルの中央部は2つの金属リング (300mmの距離) によって固定されています.そして金属リングは装置の他の金属部品に接着されている.試験中に大きく移動する直径が10mm未満の無装甲ケーブルや他のケーブルには,3つの金属リングがあります.それぞれがオリジナルの金属リングから約150mmで固定されている.

連続検出装置: 試験中に電流はケーブルのすべてのコアを通過します.三相の星接続トランスフォーマーまたは3つの単相トランスフォーマー (または単相トランスフォーマー,試験が単核ケーブルの場合)試験電圧下での最大許容漏電電流3Aを維持するのに十分な容量があります.各コアはランプに接続され,電流は0に近い.25Aは,ケーブルの定位電圧で負荷されている.

1.3.1 熱は610mm長いチューブガスバーナーです密集した炎で

1.3.2 温度測定:2mm直径の装甲温度計は,空気入口の近くに置かれ,バーナー75mm上に平行

1.3.3 テスト 炎の温度と時間:(参照)BS6387

燃焼レベル)

650°C±40°C−3時間

B 750°C±40°C−3時間

C950°C±40°C−3時間

S 950°C±40°C -20分

1.3.4 サンプル:試料は,完成品の1200mm未満の部分で,両端から100mmの殻と覆いが取り除かれています.ケーブルの両端のワイヤーは,電気接続に従って接続する必要があります.

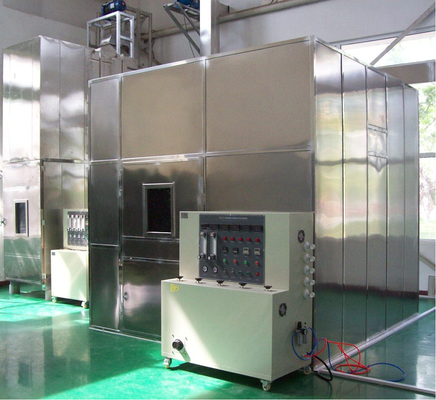

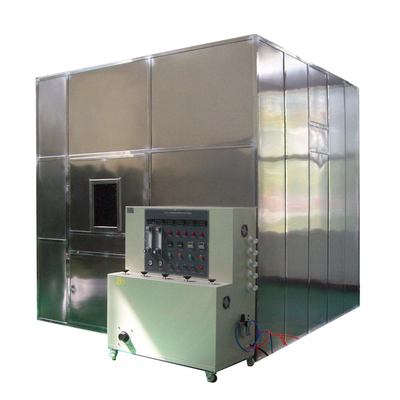

2耐水性及び耐火性試験:以下の部分を含む.

2.1 ケーブルサポートシステム

2.2 連続検出装置

2.3 熱源

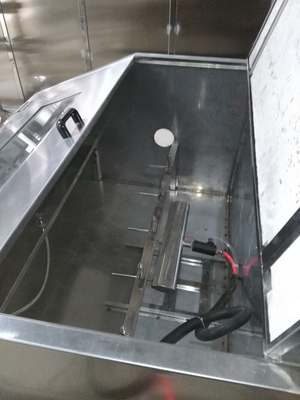

ケーブル支架システム:ケーブルは25mmの幅の2つの鋼板からなる金属支架に接続され,支架は200mmの距離を持つ金属クリップで固定されます.すべての金属フレームは,地面に固定されています..

連続検知装置: 試験中に電流はケーブルのすべてのコア,3つの単相変形体,試験電圧下での最大許容される漏れ電流3Aを維持するのに十分な容量ケーブルの反対端には,各コアワイヤがランプに接続され,ケーブルの定位電圧で0.25Aに近い電流が加わります.

2.3.1 熱:ストリップバーナーは長さ400mmで,400mmのケーブルサンプルを燃やすことができる.バーナー組成物は,650°C ± 40°Cの温度で明るい炎を提供するように調整することができます.

2.3.2 温度測定:2mm直径の装甲温度計は,ケーブルの下部表面に置かれています

2.3.3 試験炎温度:650°C±40°C

2.3.4 水スプレー:試験ブレーキットの真ん中にノズルが設置され,水圧は250KPaから350KPa,平方メートルあたり0.25リットルは0.標本の近くで1平方メートルあたり30リットルの水を噴霧しますこの速度は,その長い軸がケーブルの軸に平行して中央に置かれるのに十分な深さを持つ収集トレイで測定する必要があります.このトレイは約100mm幅で400mm長です (装置は下図に示されています).
