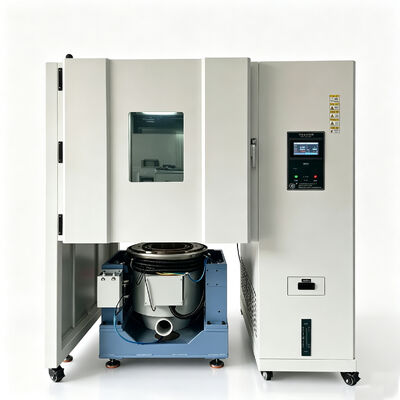

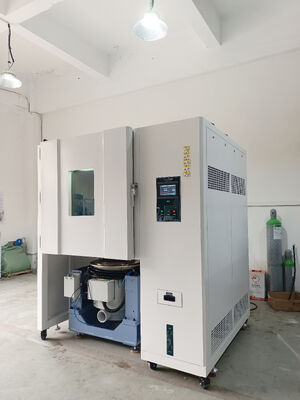

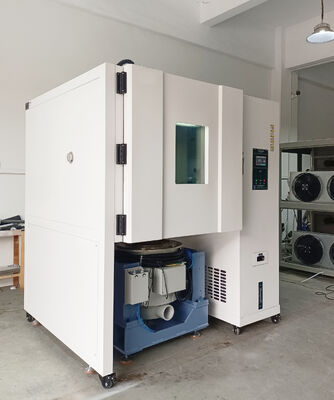

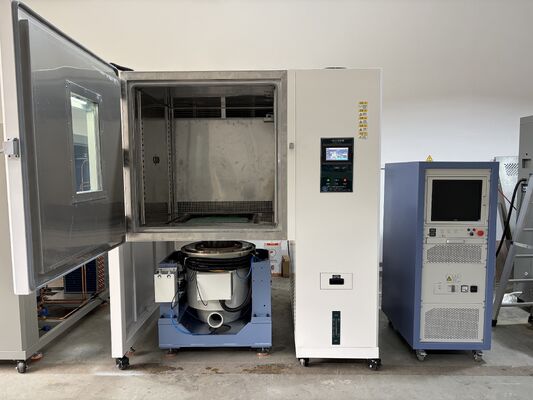

実験室3対1環境室 温度 湿度 振動 衝撃測定機能の組み合わせテスト機器

製品概要

この3対1の温度湿度振動複合試験室は 温度と湿度気候制御を統合しています電気力学振動刺激と衝撃測定・分析システムを1つのユニットに自動車電子機器,新しいエネルギー電池,電子部品,航空宇宙部品,家電とポリマー材料.

機械は高低温,湿度,振動,機械ショックを含む複雑な作業条件を同期的にシミュレートすることができます.試験標本に複数のストレスの環境を同時に適用する輸送,運用,極端な気候にさらされる際に容易に発生する製品の故障問題を実際に再現することができます. 製品の信頼性を検証するために広く使用されています.加速老化試験HALT/HASS ストレススクリーニングと製品研究開発の失敗分析

基本構造と作業原理

この装置は 3 つのコアモジュールで構成されています. 温度と湿度室のキャビネット,電動振動シェイカーシステム,衝撃測定とデータ収集分析システム.

1. 気候室モジュール:高効率の冷却回路とPIDインテリジェント温度&湿度コントローラを採用作業場内での安定し正確な温度と湿度サイクルを実現する.
2. 電動力学振動シェイカーのモジュール:内蔵振動シェイカーは安定したシナス,ランダム振動,機械ショック刺激,およびサンプルの多方向振動テストを完了することができます.
3. 衝撃測定システム: 高精度加速センサーとプロ分析ソフトウェアを装備し,衝撃波形,ピーク加速,リアルタイムでパルス持続時間および他のショックパラメータ.

すべてのモジュールは同期的に動作し,室内のサンプルは温度,湿度,振動/衝撃負荷を同時に耐え,複合的な環境ストレステストを実現します.

主要な特徴

• 温度,湿度,振動,ショックテストを1つの室で統合実験室のスペースを節約し,複数の別々のテスト機の投資を削減する
• 高精度PID温度と湿度制御,作業室内の小さな温度偏差
• 内蔵電動力学シェイカーは,シナス振動,ランダム振動と機械ショックテストをサポート
• プロの衝撃測定と分析システム,リアルタイム波形表示とデータ輸出
• 試験中にサンプル状態を観察するのに便利な観察窓を持つ厚い隔離室のドア
• 安全性保護:過熱,過電,過負荷,振動,過速時の緊急停止保護
• カスタマイズ可能:作業室のサイズ,振動力,温度範囲,周波数範囲はカスタマイズできます
• 自動テストプログラム編集,サイクルテスト,テストレポート生成をサポート

適用可能な材料と産業

適用される製品: 自動車用電子制御モジュール,新エネルギー電池パックと電池モジュール,センサー,コネクタ,PCB回路板,リレー,航空宇宙部品,家電の制御パネル,通信モジュールプラスチックや金属の構造部品応用産業:自動車,新しいエネルギー,航空宇宙,電子機器,電気,通信,大学研究室,第三者の試験機関,製品R&Dセンター,品質検査部門.

試験種類: HALT/HASS加速ストレススクリーニング,温度湿度振動組み合わせ試験,機械ショック複合環境試験,輸送環境シミュレーション製品信頼性の評価障害の再生と根本原因の分析

適合性試験基準

この組み合わせ環境室は,IEC 60068,MIL-STD-810,GB/T 2423,ISO 16750,IEC 62660および他の自動車電子機器および新しいエネルギー信頼性規格温度サイクリング,湿度テスト,ランダム振動,シナス振動,機械ショックを組み合わせた環境で実行できます.

技術的な利点

異なる気候室と独立した振動シェイカーの違いとして,私たちの3イン1組み合わせテストマシンでは,温度,湿度,振動/ショックストレスの同期的な負荷を実現します.異なる試験装置の間を試料を分解し,移動する必要はありません.移動中にサンプルを二次的に損傷させないようにし,信頼性試験データの正確性と再現性を向上させる.

震動計は震動振動器と完全にマッチし 瞬時の衝撃信号を正確に捉え 衝撃パルス曲線を自動的に記録します高低温・湿気環境における製品の抗衝撃性能を評価するための信頼できるデータサポートを提供する.
