| Name: | Magnetic Particle Flaw Detector | Model: | ZL-YW601C |
|---|---|---|---|
| Input Voltage: | AC 220V ± 10%V | Output Voltage: | AC 36V |
| Output current: | ＞10A | Temporary load rate: | 50% |
| Magnetization mode: | Two types of magnetization: AC and DC | Magnetizing Pole Pitch: | Can be customized |
| ハイライト: | 長寿命の磁気粒子欠陥検出器,軽量の磁気粒子欠陥検出器,低騒音磁気粒子欠陥検出器 |
||
概要

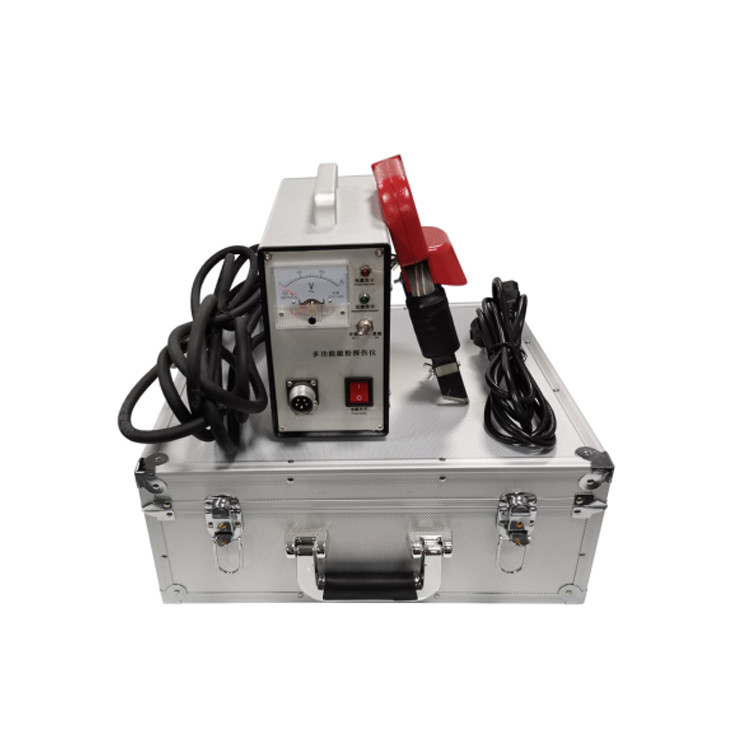

モデルZL-YW601Cは磁気粒子欠陥検出器で,磁気ヨグを使用して,ACとDC磁気化でフェロ磁気作業部位を磁気化します.それは様々な部品を磁気化することができます.大部分の局所磁化を含む.磁気欠陥検出の添加方法と磁気欠陥検出の残留磁化方法として使用できます.
低騒音と長い寿命で接触式スイッチを形成するためにSCRを使用します. 楽器はサイズが小さく,重量は軽く,大きな持ち上げ力と調整可能な関節があります.特に平面溶接に適している低電圧の出力です. 低電圧の出力装置は,低電圧の出力装置です.高電圧が故障検知装置に入ることを許さない場合に適した.
欠陥検出器は,ACとDC磁化機能を持っています.A型,D型,E型,O型探査機で装備することができます.機械はDCフル波直直磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化,電磁化.AC磁化により,表面からより深い欠陥を検出できます..
技術指標
| ポイント | ZL-YW601C |
| 入力電圧 | AC 220V ± 10%V |
| 出力電圧 | AC 36V |
| 出力電流 | >10A |
| 引き上げ力 |
型探査機 AC ≥ 44N (4.5kg),DC ≥ 177N (18.1 kg) D型探査機 AC ≥ 44N (4.5kg),DC ≥ 177N (18.1 kg) E型探査機 AC ≥ 118N (12 kg) |
| 臨時的な負荷率 | 50% |
| 検出感度 | タイプ 1 # 試作品がはっきりと表示される |
| メインユニットの寸法 | 230×160×120mm (L×H×W) |
| 体重 | 5kg |
| マグネティゼーション ポール ピッチ |
型探査機,0~200mm,調節可能.
E型探査機 2つの隣接探査機のコアの中心距離は 95×100mm O型探査器内径 φ150mm |
| マグネティゼーションモード | 2種類の磁気化:ACとDC |
構造的特徴:
低電圧出力は安全で信頼性があり,探査機は固定とプラス調整可能な2種類を採用します.調節可能な探査機は,ポールシュース間隔の異なる部分の形に応じて調整することができます.連絡も取れる
運用用:
電源ケーブルの丸いプラグを計器の三コア電源ソケットに挿入し,電源網配送板のソケットにケーブルの単相プラグを挿入する.(固い接地線がある必要があります) 計器の電源スイッチを入れます信号が点灯して回路が電源に接続されたことを示す.
ケーブルの両端にある航空プラグを,それぞれ計測器のソケットと探査器のソケットに挿入する.
探査機の磁気化ボタンを押す,磁気化指示灯,磁性化された作業部位を表示する.
装置の電源スイッチと,電網配送板のメインスイッチを停止すると切る.
予防策:
機器を使用する際には,探査機と探査対象の作業部品は,磁気化ボタンを押す前に良好な接触状態でなければならない.そうでなければコイル内の電流は増加し,ファイズを燃やします.SCRを傷つけることもできます
磁気極間隔を調整する必要がある場合は 調整可能な関節の蝶のナッツを緩めて磁気極間隔を変更し,その後ナッツを締めます.
