| Product name: | Sensing Projector Impact Specimen U/V Notch Profile Projector Measuring Specimen Projector | Model: | ZL-2123 |
|---|---|---|---|
| Projection screen diameter: | 200×200mm | Square workbench size: | 110×125mm |
| Workbench itinerary Longitudinal, Horizontal, Lifting: | ±10mm,±10mm,±12mm | Workbench rotation range: | 0～360° |
| Dimension: | 515×224×603mm | Weight: | 20kg |
| ハイライト: | U/Vノッチプロファイルプロジェクター,200×200mm プロフィール プロジェクター,ホリゾンタルリフティングプロファイルプロジェクター |
||

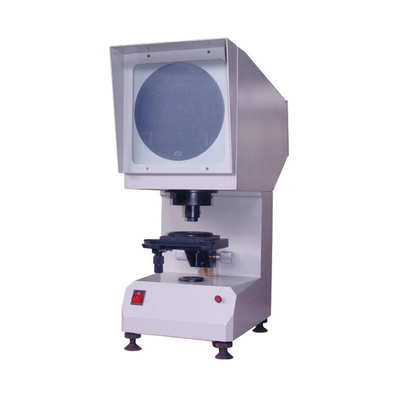

感知プロジェクター 衝撃サンプル U/V ノッチプロファイル プロジェクター 測定サンプル プロジェクター
性能説明:
ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing Methodこの儀器は,測定された衝撃サンプルのVまたはU形のノッチのコンタクトをプロジェクション画面に拡大し投影するために,光学投影方法を使用します.検知された衝撃サンプル・ノッチが合格かどうかを判断するために,投影画面上の衝撃サンプルVとU形のノッチの標準サンプル図と比較します.操作が簡単で,直感的な検査と高効率の利点があります.
主な技術指標:
1投影画面直径: 200×200mm
2作業台サイズ:正方形の作業台サイズ:110×125mm,正方形の作業台直径:90mm,作業台ガラス直径:70mm
3作業台路線:長さ: ±10mm,水平: ±10mm,引き上げ: ±12mm
4作業台の回転範囲: 0°360°
5装置の拡大幅: 50X
レンズ拡大: 2.5X
投影対象の拡大: 20x
6光源 (ハロゲン・ウォルフスタンランプ): 12V 100W
7電力供給: 220V 50Hz
8寸法: 515×224×603mm
9体重: 20kg
主な装置の配置:
プロジェクターのメインユニット - 1ユニット
ベース調節ボタン - 4個
電源ケーブル - 1本
ハロゲンランプ - 2個
平面ガラスプレート - 1枚
