商品の詳細:
お支払配送条件:
|
製品名: | ISO 15989 ASTM D5946 コロナ処理ポリマーフィルム用プラスチックフィルムとシート用接触角ゴニオメーター | タイプ: | 科学研究の種類 |
---|---|---|---|
サイズ(L*W*H): | 760*200*640mm | 実験プラットフォーム: | 160×200mm |
プラットフォームの移動範囲: | 60*35*80mm | レンズ 前後調整: | 30mm |
レンズ傾斜調整: | ±10° | ズーム: | ±3mm |
ハイライト: | ISO 15989接触角測定器,ASTM D5946ポリマーフィルム試験機,コロナ処理プラスチックフィルム分析装置 |
ISO 15989 ASTM D5946 プラスチックフィルムおよびシート用接触角ゴニオメーター コロナ処理ポリマーフィルム
原理:

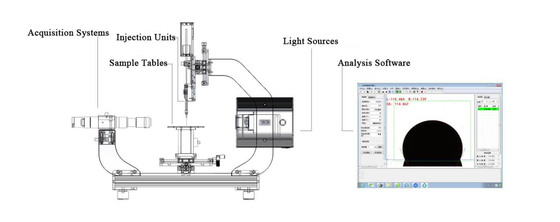

上記に示すように、接触角測定器は主に5つの主要部分から構成されています。光源、注入ユニット、サンプルは、三次元手動微調整プラットフォームを採用しており、柔軟な操作、正確な位置決めが可能で、サンプルステージは実際のサンプルサイズに合わせてカスタマイズできます。, 取得システムと解析ソフトウェア, そして、この装置は光学イメージングの原理を採用しています。

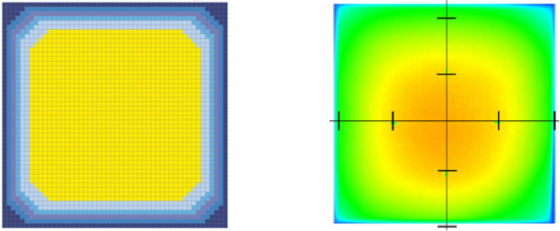

光源は、集中的なLED冷光設計を採用しており、均一な発光、画像のクリーンさ、長寿命を実現しています。
注入ユニットは、高精度シリンジポンプを採用して液体の供給を行い、ソフトウェアによって定量的にかつ一定の速度で制御され、安定した滴下と0.01μlまでの精度を実現しています。
サンプルテーブルは、三次元手動微調整プラットフォームを採用しており、柔軟な操作、正確な位置決めが可能で、サンプルステージは実際のサンプルサイズに合わせてカスタマイズできます。取得システム

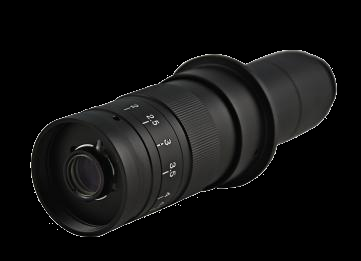

は、白黒の輸入CCDカメラを採用しており、安定した撮影、鮮明で信頼性の高い画像を実現し、レンズはドイツの工業グレードの輸入構成を採用しており、0.7〜4.5倍の倍率調整が可能で、歪みのないイメージングを実現しています。解析ソフトウェア

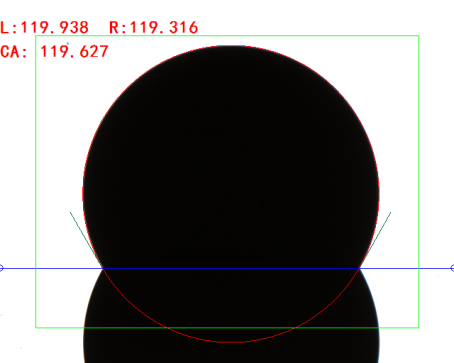

は強力で、ワンキー自動フィッティング機能を備えており、最も先進的な国際フィッティング方法を採用し、さまざまな液滴形状の正確なフィッティングに対応しています。仕様:
機器仕様
機器本体 | |
寸法 | |
800mm(L)×190mm(W)×640mm(H) | 重量 |
16KG | 全体の調整 |
機械全体の水平テスト/調整 | 電源 |
5 VDC USBインターフェース | |
100~240VAC | 電力 |
50W | 周波数 |
50/60HZ | スペース |
プラットフォームサイズ | |
160mm×200mm | 最大サンプル |
280×∞×60mm | サンプルテーブル調整 |
三次元手動調整(自動にアップグレード可能) | 前後調整 手動、60mm移動、0.1mm精度 |
左右調整 手動、35mm移動、0.1mm精度 上下調整 手動、80mm移動、0.1mm精度 カメラシステム | |
最大画像 | |
5000(H) x 4000(V) | 最大フレームレート |
200fps(より高いフレームレートにアップグレード可能) | センサー |
SONY 1/1.8" | スペクトル |
B&W/カラー | ROI |
カスタム | 電源 |
カスタム | 電源 |
カスタム | 電源 |
5 VDC USBインターフェース | 伝送 |
USB3 Vision | 顕微鏡ヘッド |
焦点距離 | |
130mm±5mm(ズーム調整) | 倍率 |
10x | 視野角調整 |
±10° | 解像度スケール |
4~14um | 取得システム調整 |
下方/上方/水平ビュー | 光源 |
タイプ | |
単一波長工業用LED(冷光) | 波長 |
470nm | 光場 |
φ50mm | 光点 |
96粒集中型 | 寿命 |
50000時間 | 注入システム |
滴下方法 | |
精密マイクロシリンジポンプ | 制御方法 |
ソフトウェアデジタル制御 | 滴下精度 |
0.01μl | シリンジ |
高精度ガス密シリンジ | 容量 |
100μl/500μl/1000μl(500μl標準) | ニードル |
0.51mmオールステンレス鋼超疎水性ニードル(標準) | 速度 |
1μL/min~2000μL/min | ソフトウェア |
接触角範囲 | |
0~180° | 解像度 |
0.01° | 接触角測定方法 |
全自動、半自動、手動 | 分析方法 |
静的分析、自動液体増減動的分析、濡れ動的分析、リアルタイム分析、両側分析、前方および後方角度分析 | シートドロップ法、シートニードル法、インサートプレート法 分析方法 |
静的分析、自動液体増減動的分析、濡れ動的分析、リアルタイム分析、両側分析、前方および後方角度分析 | 試験方法 |
円法、楕円/傾斜楕円法、差分円/差分楕円法、Young-lapalace、幅高さ法、接線法、間隔法 |
