製品名: | テスターを破烈させる自動油圧Diaphram | Distensionの測定の範囲: | 75まで± 0.02 mm |
---|---|---|---|
測定区域: | 7.3cmの² (Ø 30.5mm)、50cmの² (Ø 79.8mm) | 測定単位: | kPa - kgf/cmの² - mmHg - lb/inの² -自動支払機 |
油圧オイル: | グリセリン85%の蒸留水15% | 安全センサー: | スケール自動停止に |
ハイライト: | ゴム製抗張試験機,ゴム製試験装置 |

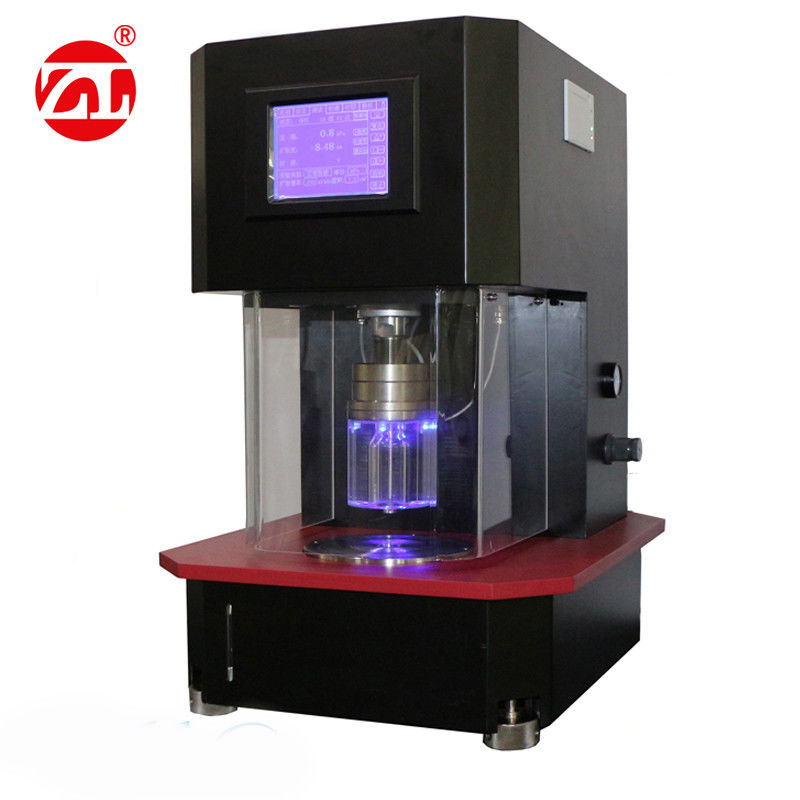

テスターを破烈させるYG032Eの空気制御自動油圧Diaphram
導入
特定の方向を持っていない織布は引張試験機の強さテストすることができません;流体静力学圧力によって発生する多方向力は生地で応用それの強さを点検するためにです
生地は、この現象テスターを破烈させるkitted生地の破烈強さのテストを行うように自動油圧Diaphramが特に設計されている空気制御を用いる破烈強さtesting.YG032Eと呼ばれます。それはまた革、ペーパー及びカード紙等に使用することができます。
使用法
破烈強さおよびdistensionを編まれ、編まれた生地、また技術的な織物、非wovens、担保付きの生地、プラスチック、革(人工的で、自然な)およびボール紙の破烈で定めるため。
テスト標準
織布の油圧破烈強さのためのASTM D 3786の標準テスト方法
ダイヤフラムの破烈強さのテスター方法
破烈強さおよび破烈のDistensionのBS 4768の決定
ISO 13938-1の織物-生地の特性、油圧方法および破烈強さの決定のための破烈のdistensionを破烈させます
ISO 2758のペーパー-破烈強さの決定
ISO 2759の板-破烈強さの決定
ISO 3303のゴム-またはプラスチック上塗を施してある生地-破烈強さ-油圧方法の決定
WSP 030.1.R 3(12)、BS 3424 (PT6)、ERT 80-4-20、EN 12332-2、IWS TM 29、ASTM D751、JIS L-1018
試験手順
破烈のテスターは増加する流体静力学圧力に服従する生地材料の破烈強さを測定するために設計されています。この圧力は伸縮性があるダイヤフラムによって標本の円の地域に適用されます。標本は空気の締め金で止める装置によってこの円の地域の端のあたりでしっかりと握られます。圧力が応用のとき、標本はダイヤフラムとともに変形します。破烈強さは失敗の前に標本によって支えられる最高圧力に対応します。、多方向の抗張テストと主義で同一、球は生地のための方法を破烈させました、失敗が最少の抵抗の方向で自然に行われるのでこの測定はサンプルの切断の方向から独立しています(機械か十字)。
プロシージャ:
顕著な特徴
器械の簡単で、直観的な使用のための1.Touchスクリーンのパネル。
2.Pneumaticによって作動させる締め金で止めることは反復可能な試験結果を保障します。
最初のテスト位置への検出そして自動リターンの破損を用いる3.Automaticテスト周期。
優秀な性能のための4.Smooth精密によって設計される部品。
測定区域および照らされた見る区域のまわりの5.Safety保護は容易に進行中のテストを見ることができます。
6.Test方法:一定した率-一定した圧力-一定したDistension –タイミング
7.Maximum distensionの高さ75mm。
サンプルの破烈強さの真の値の決定の時にゴム製ダイヤフラムの強さを示す十字モードの8.Equipped。
システムから空気の容易な下水管を促進する容量200のccのの9.Glycerol沈殿物の店。
10.PC及びプリンター関係。
口径測定及び検査証明書・との11.Supplied。
技術的詳細
適用の1.Areas:織物:編まれ、編まれた服装、技術的な織物
Nonwovens:ワイプ、手術衣/マスクをぬらして下さい
プラスチック:食品包装、大箱はさみ金、袋およびさまざまなプラスチック プロダクト
医学:器官パッチ、ヘルニア パッチ、創傷包帯、アニマル・スキン
ペーパー:台所ペーパー、トイレ ットペーパー、他のペーパー プロダクト
2.Pressure測定の範囲:YG032E-2、2000kPa、L/C:1kPa
YG032E-10、10000kPa、L/C:3kPa
3.Distension測定の範囲:75まで± 0.02 mm
4.Measuring区域:7.3cmの² (Ø 30.5mm)、50cmの² (Ø 79.8mm)
任意:7.1cmの² (Ø30.1mm)、7.55cmの² (Ø31mm)、7.8cmの² (Ø31.5mm)、10cmの² (Ø35.7mm)、100cmの² (Ø113mm)
測定の5.Unit:kPa - kgf/cmの² - mmHg - lb/inの² -自動支払機
6.Test方法:一定した率-一定した圧力-一定したDistension –タイミング
流れの7.Hydraulicシステム率(調節可能な):20-600mL/min
8.Hydraulicオイル:グリセリン85%の蒸留水15%
9.Safetyセンサー:スケール自動停止に
厚の10.Diaphragmゴム:≤ 2つのmm
11.Data港:PCのプリンター関係そして3つのピン ミニDINコネクターのためのRS232港。
12.Dimensions:550 x 450 x 700のmm
13.Power供給:220V、50Hzまたは110V、60Hz
14.Air条件:600-800kPa
15.Weight:125のKg
器械によって供給される付属品
主要な単位 | 1 |
キットをテストして下さい | 7.3cmの² (Ø 30.5mm)および50cmの² (Ø 79.8mm):01いいえ(それぞれ) |
合成ゴムのダイヤフラム(Maufacturer:ジェームスは直します) | 5 |
レンチをきつく締めるダイヤフラムの単位 | 1 |
空気管(圧縮機によって接続するため) | 1 |
グリセロール(500mL) | 1 |
USBソフトウェア | 1 |
電源コード | 1 |
この利用者マニュアル | 1 |
点検及び一致の証明書 | 1 |
